Los Sistemas fototérmicos convierten
la radiación solar en calor y lo transfieren a un fluido de trabajo.
El calor se usa entonces para calentar edificios, agua, mover turbinas
para generar electricidad, secar granos o destruir desechos peligrosos.
Los Colectores Térmicos Solares se dividen en tres categorías:
-
Colectores de baja temperatura. Proveen calor
útil a temperaturas menores de 65º C mediante absorbedores
metálicos o no metálicos para aplicaciones tales como calentamiento
de piscinas, calentamiento doméstico de agua para baño y,
en general, para todas aquellas actividades industriales en las que el
calor de proceso no es mayor a 60º C, por ejemplo la pasteurización,
el lavado textil, etc.
-
Colectores de temperatura media. Son los dispositivos
que concentran la radiación solar para entregar calor útil
a mayor temperatura, usualmente entre los 100 y 300º C. En esta categoría
se tienen a los concentradores estacionarios y a los canales parabólicos,
todos ellos efectúan la concentración mediante espejos dirigidos
hacia un receptor de menor tamaño. Tienen el inconveniente de trabajar
solamente con la componente directa de la radiación solar por lo
que su utilización queda restringida a zonas de alta insolación.
-
Colectores de alta temperatura. Existen en
tres tipos diferentes: los colectores de plato parabólico, la nueva
generación de canal parabólico y los sistemas de torre central.
Operan a temperaturas mayores a los 500º C y se usan para generar
electricidad y transmitirla a la red eléctrica; en algunos países
estos sistemas son operados por productores independientes y se instalan
en regiones donde las posibilidades de días nublados son remotas.
Colectores de baja temperatura

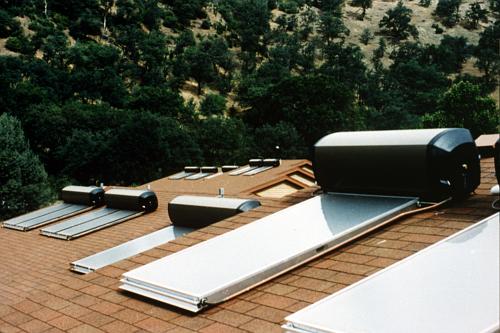

El colector solar plano es el aparato más
representativo de la tecnología solar fototérmica. Su principal
aplicación es en el calentamiento de agua para baño y albercas,
aunque también se utiliza para secar productos agropecuarios mediante
el calentamiento de aire y para destilar agua en comunidades rurales principalmente.

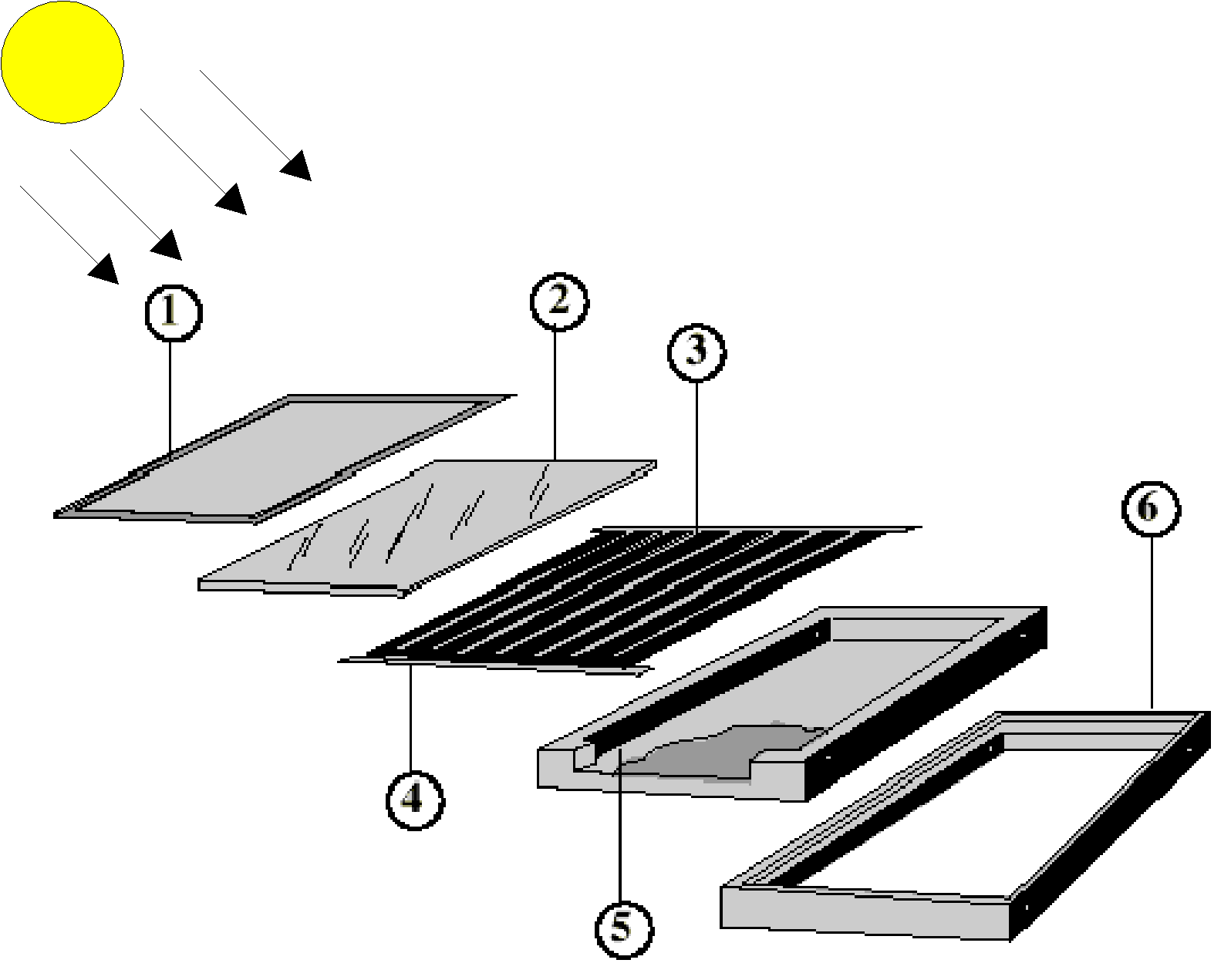

Esta constituido básicamente por:
 1.-
Marco de aluminio anodizado.
2.- Cubierta de vidrio templado, bajo contenido
en fierro.
3.- Placa absorbedora. Enrejado con aletas de
cobre.
4.- Cabezales de alimentación y descarga
de agua.
5.- Aislante, usualmente poliestireno, o unicel
6.- Caja del colector, galvanizada. Para la mayoría de los colectores solares
se tienen dimensiones características. En términos generales
la unidad básica consiste de un colector plano de 1.8 a 2.1 m2
de superficie, conectado a un termotanque de almacenamiento de 150 a 200
litros de capacidad; a este sistema frecuentemente se le añaden
algunos dispositivos termostáticos de control a fin de evitar congelamientos
y pérdidas de calor durante la noche. Las unidades domésticas
funcionan mediante el mecanismo de termosifón, es decir, mediante
la circulación que se establece en el sistema debido a la diferencia
de temperatura de las capas de líquido estratificadas en el tanque
de almacenamiento. Para instalaciones industriales se emplean varios módulos
conectados en arreglos serie-paralelo, según el caso, y se emplean
bombas para establecer la circulación forzada.
Colectores de media y alta temperatura Los sistemas tipo canal parabólica usan
reflectores parabólicos en una configuración de canal para
enfocar la radiación solar directa sobre un tubo largo que corre
a lo largo de su foco y que conduce al fluído de trabajo, el cual
pude alcanzar temperaturas hasta de 500º C.
La generación fototérmica de electricidad
es actualmente una de las aplicaciones más extensas de la energía
solar en el mundo. Existen más de 2.5 millones de m2
de concentradores solares instalados en 9 plantas Solar Energy Generation
System (SEGS) de la Compañía Luz de Israel, que representan
354 MW y más del 85% de la electricidad producida con energía
solar. La compañía Luz salió del mercado en 1991 a
causa de la reducción que se dió paralelamente en los costos
de los energéticos convencionales y en los subsidios a los energéticos
renovables en los Estados Unidos. Sus plantas usan aceite sintético
como medio de transferencia de calor en el campo de concentradores; como
circuito primario, el calor recogido por el aceite se intercambia posteriormente
con agua donde se lleva a cabo la generación de vapor, el cual a
su vez se expande para completar un ciclo Rankine. Durante los periodos
de baja insolación, o bien para nivelar la oferta, se asisten con
gas natural.
Actualmente se ha introducido el ciclo combinado
para mejorar la eficiencia termodinámica de estos sistemas y se
estudia la posibilidad
de generar directamente el vapor en el campo de concentradores. Con esto
se espera lograr llevar los precios de generación a niveles competitivos
con las plantas termoeléctricas convencionales.
Existen otros sistemas, no comerciales aún,
como los de torre central que usan helióstatos (espejos altamente
reflejantes) para enfocar la luz solar, con la ayuda de una computadora
y un servomecanísmo, en un receptor central. Los sistemas parabólicos
de plato usan estos reflectores para concentrar la luz del sol en un receptor
montado arriba del plato, en su punto focal. Hornos solares Los hornos solares son reflectores parabólicos o lentes
construidos con precisión para enfocar la radiación solar en superficies pequeñas
y de este modo poder calentar "blancos" a niveles altos de
temperatura. El limite de temperatura que puede obtenerse con un horno solar
esta determinado por el segundo principio de la termodinámica como la
temperatura de la superficie del sol, esto es 6000 ºC, y la consideración de
las propiedades ópticas de un sistema de horno limita la temperatura máxima
disponible. Se han usado hornos solares para estudios experimentales hasta 3500
ºC y se han publicado temperaturas superiores a 4000 ºC. Las muestras pueden
calentarse en atmósferas controladas y en ausencia de campos eléctricos o de
otro tipo si así se desea.
El reflector parabólico tiene la propiedad de concentrar en
n punto focal los rayos que entran en el reflector paralelamente al eje.
Como el sol comprende un ángulo de 32', aproximadamente, los
haces de rayos no son paralelos y la imagen en el foco del receptor tiene una
magnitud finita. Como regla empírica, el diámetro de la imagen es
aproximadamente la razón de longitud focal/111. La longitud focal determina el
tamaño de la imagen y la abertura del reflector la cantidad de energía que
pasa por el área focal para una velocidad dada en incidencia de radiación
directa. El cociente entre la abertura y la longitud focal es, pues, una medida
de flujo de energía disponible en el área focal y con arreglo a este flujo se
puede calcular una temperatura de cuerpo negro.
La utilidad de los hornos solares aumenta con el uso de
heliostatos, o espejo plano móvil, para llevar la radiación solar al reflector
parabólico. esto permite el montaje estacionario de una parábola de ordinario
en posición vertical, con lo cual se pueden colocar aparatos para atmósfera
controlada y movimiento de muestras, soportes de blancos, y otros, sin necesidad
de mover todo el equipo. El poder de reflexión del heliostato varia de 85 a 95%
según su construcción, por lo que resulta para el horno una perdida de flujo
del 5 al 15%, y la disminución correspondiente a las temperaturas que se
alcanzan. La tabla III muestra algunas propiedades de cuatro hornos solares.
Se construyen hornos solares de hasta 3 metros de diámetro
con espejos de una sola pieza de aluminio, cobre o de otros elementos y se han
construido hornos mas grandes de múltiples reflectores curvos.
El reflector o blanco usado en los hornos solares puede ser
de varias formas. Las sustancias pueden fundirse en si mismas en cavidades de
cuerpo negro, encerrarse en envoltura de vidrio o de otra materia transparente
para atmósferas controladas, o introducirse en un recipiente rotatorio
"centrifugo".
| |
a
|
b
|
c
|
d
|
|
Material del espejo
|
cobre
|
vidrio
|
aluminio
|
vidrio
|
|
Superficie de reflexión
|
rodio
|
plata
|
aluminio
|
plata
|
|
Abertura, a
|
1.524 m.
|
2.0 m.
|
3.05 m.
|
10.67 m.
|
|
Longitud focal, f
|
66 cm.
|
86.1 cm.
|
86.4 cm.
|
6.0 m.
|
|
Cociente, a/f
|
2.31
|
2.32
|
3.53
|
1.78
|
|
Reflector auxiliar
|
ninguno
|
heliostato
|
ninguno
|
heliostato
|
|
Diámetro de la imagen, calculado
|
6.1 mm
|
7.6 mm
|
4.9 mm.
|
53.3 mm.
|
|
Radiación reflejada al blanco, Kw, calculada
suponiendo incidencia directa de 0.8 Kw./m2
|
1.30
|
1.94
|
4.67
|
54.0
|
La medición de las temperaturas del blanco en los hornos
solares se hace por fusión de sustancias de punto de fusión conocidos y por
medios pirometricos ópticos o de radiación.
Se usan hornos solares en gran variedad de estudios
experimentales, entre ellos, la fusión de materiales refractarios, la realización
de reacciones químicas e investigación de las relaciones de fase en sistemas
de alto punto de fusión como sílice alúmina.
La estabilización del oxido de circonio refractario por
adición de pequeñas cantidades de CaO en recipientes centrífugos es uno de
los muchos trabajos publicados por Trombe, quien también ha eliminado flúor de
mezcla de fosfatos por calentamiento en un horno en presencia de sílice y vapor
de agua, según la reacción:
[Ca3(PO4)2]3.CaF2
+ xSiO2 +H2O ® 3 Ca2(PO4)2
+ (SiO2)x.CaO + 2HF
Se ha preparado, con buen rendimiento, oxido de circonio
calentando silicato de circonio a 1400 ºC con carbonato de sodio, Según la
ecuación:
ZrSiO4 + 2Na2CO3 ®
Na4SiO4 + 2CO2 + ZrO2
Entre otros usos propuestos para los hornos solares figuran
los experimentos de pirólisis instantánea en investigación química inorgánica
y orgánica y estudios geoquímicas de rocas y minerales. |
