Quizás no sea muy "glamoroso", pero a muchos aficionados a la
electrónica (y por consiguiente amantes de la chatarra) nos parecerá una
interesante idea usar un
CD-ROM de PC para escuchar música en el auto o en el equipo de audio que tenemos en
casa.

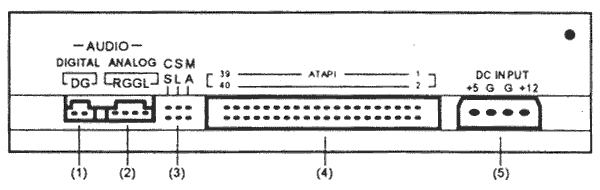

Como vemos en la figura tenemos dos salida de audio, una
analógica (2) y otra digital (1), la digital es poco probable que
la usemos para esto (al menos que tengas un estéreo con entrada de audio
digital). Queremos usar la analógica; aprovecharemos la ficha que viene
incluida con la lectora esa que se conecta entre la unidad y la placa de sonido
de la PC, sino podemos comprar las fichas hembra y hacer nuestro propio cable
(de última un poquito de estaño sirve...). Veremos que tenemos dos salidas de
señal de audio y dos masas (2). Las patitas son: (R canal derecho) (G
masa del canal derecho) (G masa del canal izquierdo) ( L canal izquierdo), lo
cual en el otro extremo del cable conectaremos a la entrada de un amplificador
de audio o entrada de línea. Los jumper de CSM y SLA (3) no tiene
importancia igual que la ficha de datos (4).
Ahora que sabemos las conexiones, tenemos que

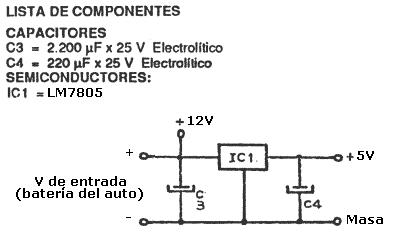

alimentar este dispositivo. Si lo vamos a usar en el auto, tenemos que hacer un
circuito como este:
Es un simple circuito en el cual usamos la
tensión de 12V de la batería y la regulamos con IC1 para obtener 5. Así ya
tenemos la alimentación.

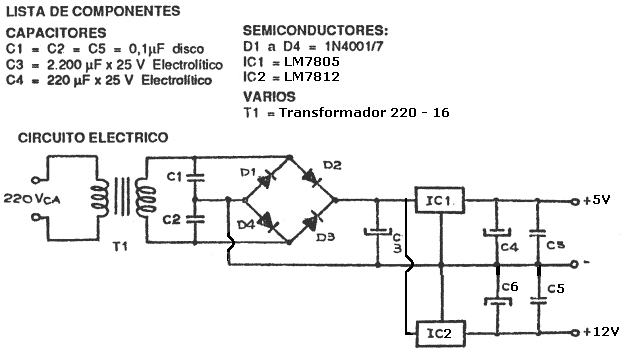

Si en cambio, lo vamos a usar en casa, necesitamos
poder enchufarlo al tomacorrientes (220 V). Como fuente de alimentación podemos
usar la de una PC en desuso en el caso de que nos sobre una, o tendremos que
fabricar alguna fuente que entregue unos +5Vcc y +12Vcc, como la siguiente:
Ahora sólo nos queda hacer las conexiones.
Tenemos que tener en cuenta que si lo
usamos en el auto, el CD-ROM va a sufrir vibraciones. Para solucionar este
problema, lo mejor que podemos hacer es usar agarraderas con juntura de goma (las que se
usan en los CDs del auto) para montarla dentro del panel. A las agarraderas las
podemos conseguir en cualquier lugar donde vendan artículos de audio
automotriz. |
