Prueba de capacitores

Capacitores de bajo valor

La prueba de capacitores de bajo valor se limita a saber si los mismos están o no en cortocircuito.

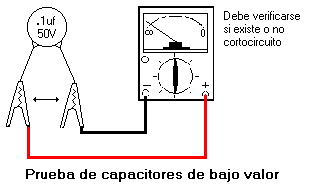

Valores por debajo de 100nf en general no son detectados por el multímetro y con el mismo en posición R×1k se puede saber si el capacitor esta en cortocircuito o no según muestra la figura.

Si el capacitor posee resistencia infinita significa que el componente no posee pérdidas excesivas ni está en cortocircuito. Generalmente esta indicación es suficiente para considerar que el capacitor está, en buen estado pero en algún caso podría ocurrir que el elemento estubiera "abierto", o que un terminal en el interior del capacitor no hiciera contacto con la placa.

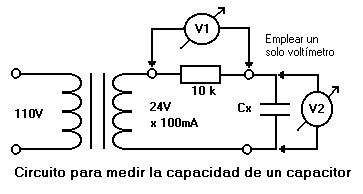

Para confirmar con seguridad el estado del capacitor e incluso conocer su valor, se puede emplear el circuito de la figura.

Para conocer el valor de la capacidad se deben seguir los pasos que se describen a continuación:

1. Armado el circuito se mide la tensión V1 y se anota.

2. Se calcula la corriente por el resistor que será la misma que atraviesa el capacitor por estar ambos elementos en serie I = V1 / R

3. Se mide la tensión V2 y se anota.

4. Se calcula la reactancia capacitiva del componente en medición XC = V2 / I

5. Se calcula el valor de la capacidad del capacitor con los valores obtenidos
   C = 1 / [ XC . 6 , 28 . f ]

Observaciones

Se debe emplear un solo voltímetro.
La frecuencia será 50 ó 60Hz según el país donde estés ya que es la correspondiente a la red eléctrica.

Elegir el valor de R según el valor del capacitor a medir:

Con este método pueden medirse capacitores cuyos valores estén comprendidos entre 0 , 01uf y 0 , 5uf.
Si se desean medir capacidades menores debe tenerse en cuenta la resistencia que posee el multímetro usado como voltímetro cuando se efectúe la medición.
Para medir capacidades mayores debe tenerse en cuenta que los capacitores sean no polarizados, debido a que la prueba se realiza con corriente alterna.

Capacitores electrolíticos

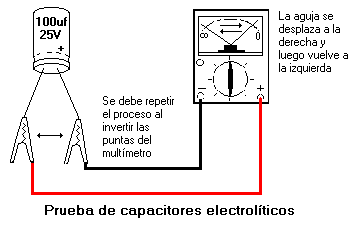

Los capacitores electrolíticos pueden medirse directamente con el multímetro utilizado como ohmetro. Cuando se conecta un capacitor entre los terminales del multímetro, este hará que el componente se cargue con una constante de tiempo que depende de su capacidad y de la resistencia del multímetro. Por lo tanto la aguja deflexionará por completo y luego descenderá hasta cero indicando que el capacitor está cargado totalmente, ver figura.

El tiempo que tarda la aguja en descender hasta 0 dependerá del rango en que se encuentra el multímetro y de la capacidad del capacitor. En la prueba es conveniente respetar la tabla I.

TABLA I

Si la aguja no se mueve indica que el capacitor está abierto, si va hasta cero sin retornar indica que está en cortocircuito y si retorna pero no a fondo de escala entonces el condensador tendrá fugas.
En la medida que la capacidad del componente es mayor, es normal que sea menor la resistencia que debe indicar el instrumento.
La tabla II indica la resistencia de pérdida que deberían tener los capacitores de buena calidad.

TABLA II

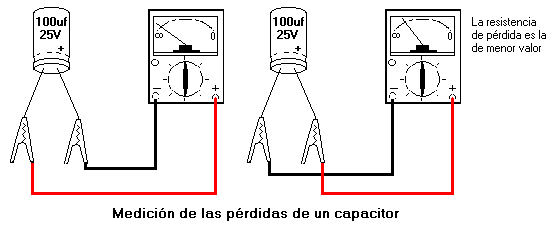

Se realizar la prueba dos veces, invirtiendo la conexión de las puntas de prueba del multímetro. Para la medición de la resistencia de pérdida interesa la que resulta menor según muestra la figura.

Prueba de diodos

Los diodos son componentes que conducen la corriente en un solo sentido, teniendo en cuenta esto se pueden probar con un multímetro en la posición óhmetro. El funcionamiento de tal aparato de medida se basa en la medición de la corriente que circula por el elemento bajo prueba. Es muy importante conocer la polaridad de la batería interna del los multímetros analógicos en los cuales la punta negra del multímetro corresponde al terminal positivo de la batería interna y la punta roja corresponde al terminal negativo de la batería.

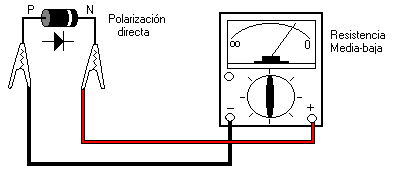

Se empleará un multímetro y las medidas se efectuarán colocando el instrumento en las escalas de resistencia y preferiblemente en las escalas ohm x 1, ohm x 10 ó también ohm x 100. Así cuando se intenta medir la resistencia de un diodo, se encontrarán dos valores totalmente distintos, según el sentido de las puntas. Si la punta roja (negativo) se conecta a la zona N (cátodo del diodo) y la punta negra a la P (ánodo), la unión se polariza en directo y se hace conductora. El valor concreto indicado por el instrumento no tiene significado alguno, salvo el de mostrar que por la unión circula corriente.

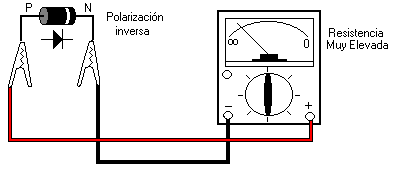

Por el contrario, cuando la punta roja se conecta a la zona P (ánodo), y la negra a la zona N (cátodo), se esta aplicando una tensión inversa. La unión no conducirá, y esto será interpretado por el instrumento como una resistencia muy elevada.

Prueba de transistores

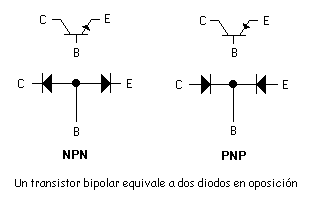

Un transistor bipolar equivale a dos diodos en oposición (tiene dos uniones), por lo tanto las medidas deben realizarse sobre cada una de ellas por separado, pensando que el electrodo base es común a ambas direcciones.

Se empleará un multímetro analógico y las medidas se efectuarán colocando el instrumento en las escalas de resistencia y preferiblemente en las escalas ohm x 1, ohm x 10 ó también ohm x 100. Antes de aplicar las puntas al transistor es conveniente serciorarse del tipo de éste, ya que si es NPN se procederá de forma contraria que si se trata de un PNP. Para el primer caso (NPN) se situará la punta negra (positivo) del multímetro sobre el terminal de la base y se aplicará la punta roja sobre las patillas correspondientes al emisor y colector. Con esto se habrá aplicado entre la base y el emisor o colector, una polarización directa, lo que traerá como consecuencia la entrada en conducción de ambas uniones, moviéndose la aguja del multímetro hasta indicar un cierto valor de resistencia, generalmente baja (algunos ohm) y que depende de muchos factores.

A continuación se invertirá la posición de las puntas del instrumento, colocando la punta roja (negativa) sobre la base y la punta negra sobre el emisor y después sobre el colector. De esta manera el transistor recibirá una tensión inversa sobre sus uniones con lo que circulará por él una corriente muy débil, traduciéndose en un pequeño o incluso nulo movimiento de la aguja. Si se tratara de un transistor PNP el método a seguir es justamente el opuesto al descrito, ya que las polaridades directas e inversas de las uniones son las contrarias a las del tipo NPN.

Las comprobaciones anteriores se completan con una medida, situando el multímetro entre los terminales de emisor y colector en las dos posibles combinaciones que puede existir; la indicación del instrumento será muy similar a la que se obtuvo en el caso de aplicar polarización inversa (alta resistencia), debido a que al dejar la base sin conexión el transistor estará bloqueado. Esta comprobación no debe olvidarse, ya que se puede detectar un cortocircuito entre emisor y colector y en muchas ocasiones no se descubre con las medidas anteriores.
